مبدأ العمل

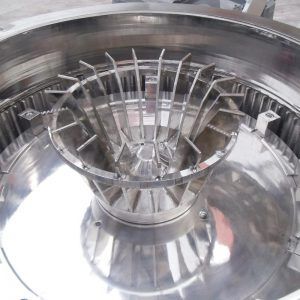

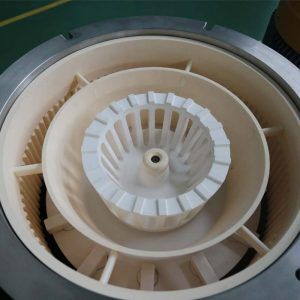

نظام التغذية يقوم بإدخال المواد بإنتظام في غرفة الطحن، حيث يتم تعريضها لقرص طحن دوار ذو سرعة عالية، تحت قوة الطرد المركزي، تصطدم المادة بحلقة تروس الطحن ثم تتأثر بقوى شاملة متنوعة مثل القص، الاحتكاك، والتصادم. تتحرك جزيئات المترسبة بتدفق الهواء إلى غرفة التصنيف، حيث تقوم بكرة التصنيف المنظمة بتحويل التردد بفرز المساحيق الخشنة والناعمة. يدخل المسحوق المؤهل فقط إما إلى الفاصل الدوامي أو مجمع الغبار لتجميعه. يتم إرسال الجسيمات الخشنة مرة أخرى إلى غرفة الطحن لمزيد من الطحن.

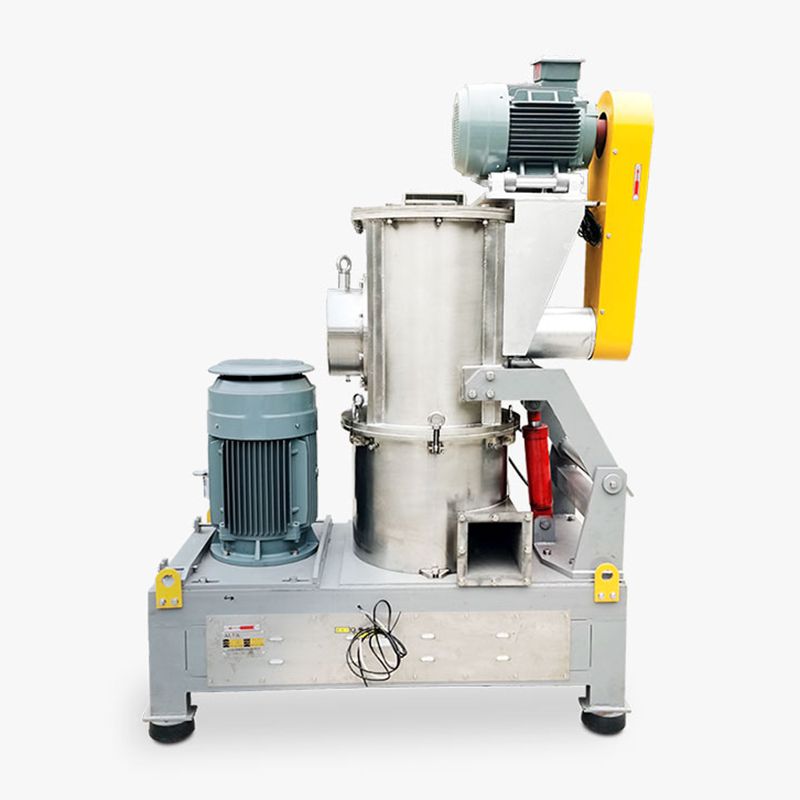

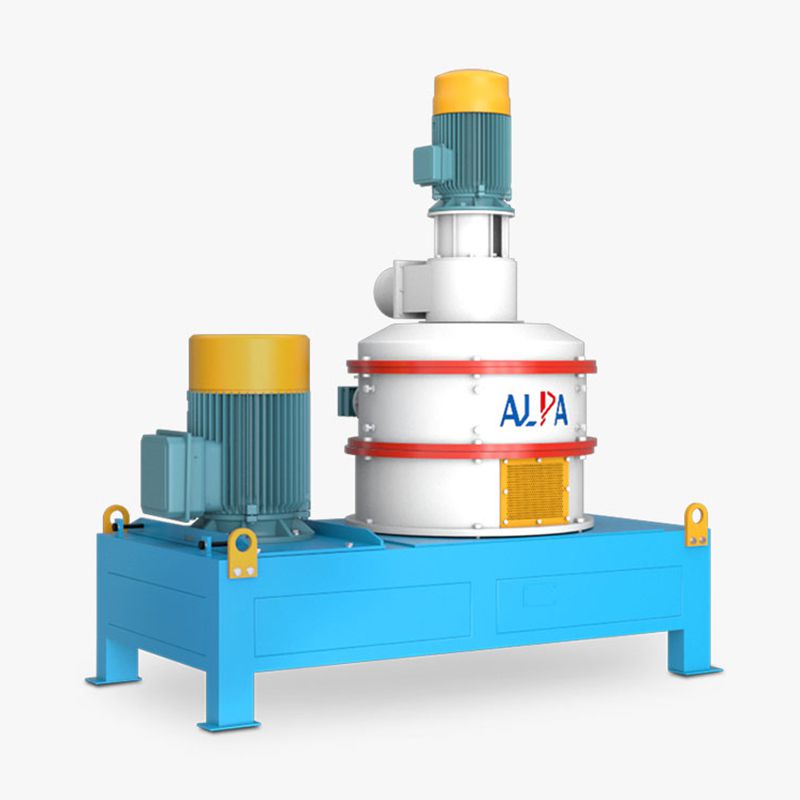

مطحنة التصنيف الهوائية فئة CSM-V

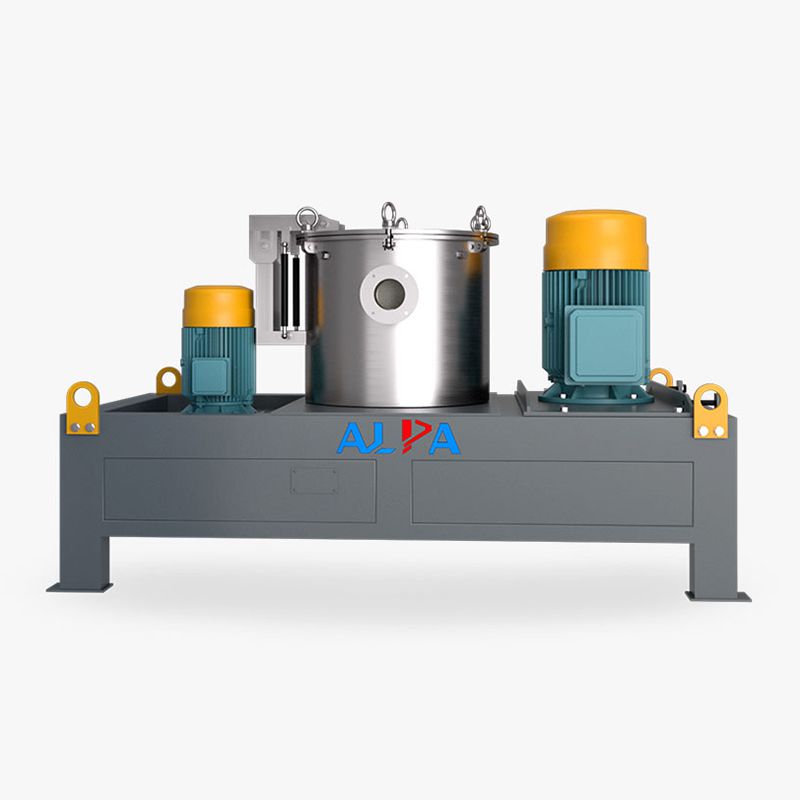

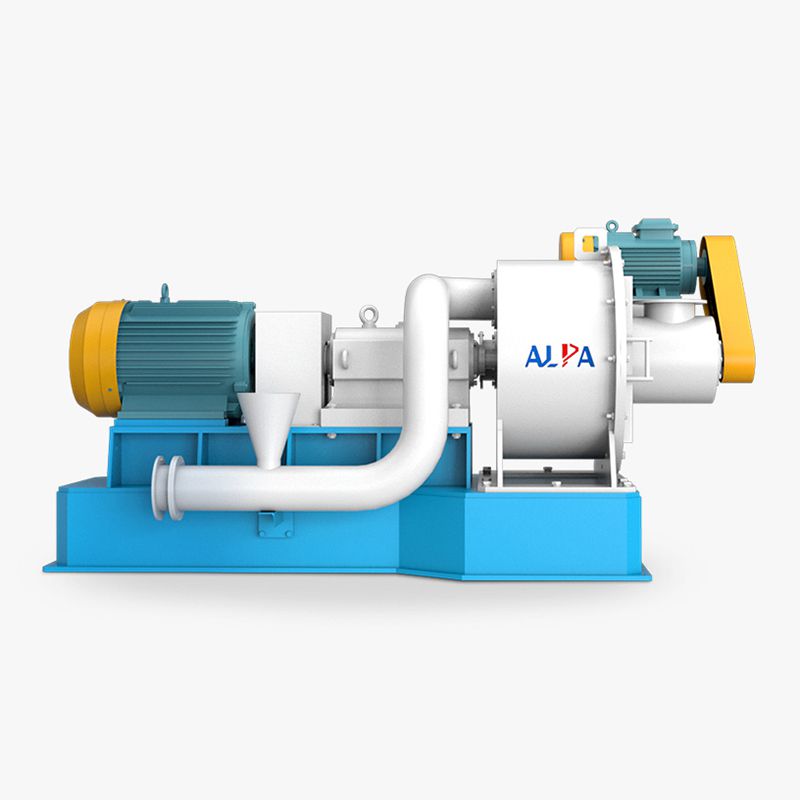

مطحنة التصنيف الهوائية فئة CSM-HJ
مطحنة التصنيف الهوائية فئة CSM-VD
المواصفات الفنية
CSM-V
| المواصفات | 280 | 350 | 410 | 510 | 710 | 760 | 900 | 1000 | 1100 | 1250 | 1500 | 2000 |
| قطر قرص الطحن (mm) | 280 | 340 | 410 | 510 | 710 | 760 | 900 | 1000 | 1100 | 1250 | 1500 | 2000 |
| قطر حلقة ترس الطحن (mm) | 290 | 350 | 420 | 520 | 720 | 770 | 910 | 1010 | 1110 | 1260 | 1510 | 2010 |
| سرعة دوران قرص الطحن (rpm) | 7500 | 6215 | 4800 | 4200 | 3000 | 2800 | 2350 | 2100 | 1920 | 1800 | 1500 | 1120 |
| أقصى سرعة خطية لقرص الطحن (m/s) | 110.0 | 110.6 | 103.0 | 112.2 | 111.5 | 111.4 | 110.7 | 110.0 | 110.6 | 117.3 | 117.0 | 117.0 |
| قدرة قرص الطحن (kW) | 7.5 | 11~15 | 22 | 30 | 45 | 55 | 75~90 | 90 | 110~132 | 160~200 | 250 | 355 |
| قدرة المصنف (kW) | 2.2 | 3 | 4 | 5.5 | 7.5 | 7.5~11 | 15 | 15~22 | 22~30 | 22~37 | 45~55 | 55~75 |
| أقصى سرعة دوران لبكرة التصنيف (rpm) | 4500 | 4000 | 3250 | 3000 | 2920 | 2500 | 2200 | 2000 | 1800 | 1800 | 1500 | 1150 |
| أقصى تدفق للهواء (m³/h) | 700 | 1200 | 1800 | 3000 | 4500 | 5400 | 8000 | 10000 | 12000 | 16500 | 22500 | 36000 |
CSM-H
| المواصفات | 280 | 400 | 510 | 710 | 1000 | 1250 | 1500 |
| قطر قرص الطحن (mm) | 280 | 410 | 510 | 710 | 1000 | 1250 | 1500 |
| سرعة دوران قرص الطحن (rpm) | 7500 | 4800 | 4200 | 3000 | 2100 | 1800 | 1500 |
| أقصى سرعة خطية لقرص الطحن (m/s) | 110.0 | 103.0 | 112.2 | 111.5 | 110.0 | 117.0 | 117.0 |
| قدرة قرص الطحن (kW) | 7.5 | 22 | 30 | 45 | 75~90 | 132~160 | 200~250 |
| قدرة المصنف (kW) | 3 | 5.5 | 7.5 | 15 | 22 | 30 | 45 |
| أقصى سرعة دوران لبكرة التصنيف (rpm) | 8500 | 6000 | 4650 | 3300 | 2400 | 1900 | 1500 |
| أقصى تدفق للهواء (m³/h) | 600 | 1800 | 3000 | 4500 | 7500 | 12000 | 16500 |
CSM-VD
| المواصفات | 280 | 350 | 450 | 510 | 710 | 900 | 1100 |
| قطر قرص الطحن (mm) | 280 | 350 | 450 | 510 | 710 | 900 | 1100 |
| سرعة دوران قرص الطحن (rpm) | 7000 | 5600 | 4350 | 3850 | 2760 | 2350 | 1920 |
| أقصى سرعة خطية لقرص الطحن (m/s) | 102.6 | 102.6 | 102.5 | 102.6 | 102.6 | 110.7 | 110.6 |
| قدرة قرص الطحن (kW) | 7.5 | 11 | 22 | 30 | 45 | 75~90 | 110~132 |
| قدرة المصنف (kW) | 1.5 | 3 | 5.5 | 5.5 | 7.5 | 15 | 30 |
| أقصى سرعة دوران لبكرة التصنيف (rpm) | 4500 | 4000 | 3200 | 3000 | 3000 | 2200 | 2000 |
| أقصى تدفق للهواء (m³/h) | 600 | 1200 | 2400 | 3000 | 4500 | 8000 | 12000 |
CSM-HJ
| المواصفات | 400 | 500 | 630 | 800 | 1000 | 1250 | 1500 |
| قطر قرص الطحن (mm) | 410 | 510 | 630 | 760 | 1000 | 1250 | 1500 |
| سرعة دوران قرص الطحن (rpm) | 4800 | 4200 | 3380 | 2800 | 2100 | 1800 | 1500 |
| أقصى سرعة خطية لقرص الطحن (m/s) | 103.0 | 112.2 | 111.4 | 111.4 | 110.0 | 117.3 | 117.0 |
| قدرة قرص الطحن (kW) | 22 | 30 | 37 | 55 | 90 | 160~200 | 250 |
| قدرة المصنف (kW) | 4 | 5.5 | 7.5 | 7.5~11 | 15~22 | 22~37 | 37~45 |
| أقصى سرعة دوران لبكرة التصنيف (rpm) | 6000 | 4650 | 4000 | 3000 | 2400 | 1900 | 1500 |
| أقصى تدفق للهواء (m³/h) | 1600 | 3000 | 5400 | 5400 | 10000 | 16500 | 22500 |
ملاحظة: حجم الجسيمات، الكثافة النوعية، الصلابة، والرطوبة للمواد الخام كلها مرتبطة ارتباطاً وثيقاً بالقدرة الإنتاجية.
يمكن استخدام هذه البارامترات كمرجع فقط ؛ لمزيد من المعلومات التفصيلية، يرجى استشارة مهندسينا.

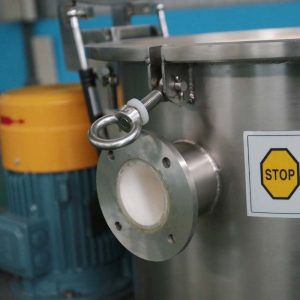

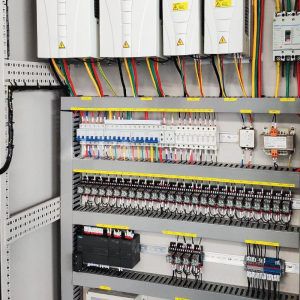

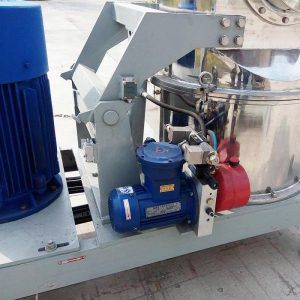

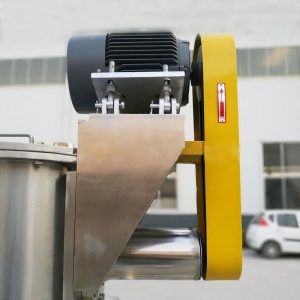

الصور
